如何选择合适的对刀点举例说明
更新日期:2018-03-13  来源:本站整理

n  对刀点(起刀点) :确定刀具与工件相对位置的点,刀具相对于工件运动的起点,又称起刀点,也就是程序运行的起点。

对刀点的选择原则:

Ø    对刀点应便于数学处理和程序编制;

Ø    对刀点在机床上容易校准;

Ø    在加工过程中便于检查;

Ø    引起的加工误差小。



对刀点  可以是工件或夹具上的点,或者与它们相关的易于测量的点。对刀点确定之后,机床坐标系与工件坐标系的相对关系就确定了。



选择对刀点的例子

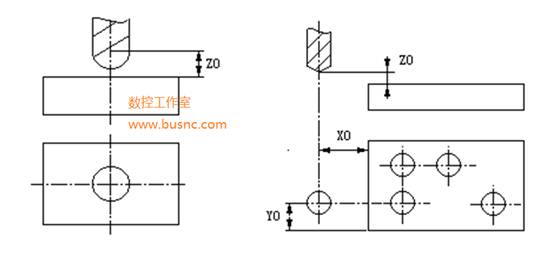

a)对称零件的对刀点选择                                           b)钻孔加工时的对刀点选择
