CK7815型数控车床加工零件的工艺方案
更新日期:2018-03-13  来源:本站整理

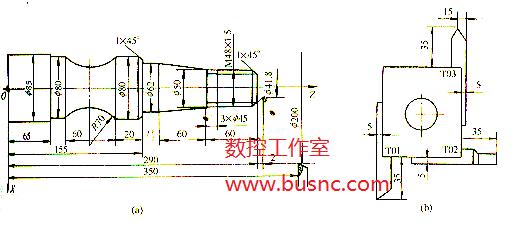

   CK7815型数控车床上对图1a)所示的零件进行精加工,图中的85mm外圆柱面不加工。试编制其精车程序。

1. 根据零件图纸要求,按先主后次的加工原则,确定加工工艺方案

2.选择刀具并绘制刀具布置图

根据加工要求需选用三把刀具,其刀具布置如图1b)所示。T01号刀车外圆,T02刀切槽,T03号刀车螺纹。对刀时,用对刀显微镜以T01号刀为基准刀,测量其它两把刀相对于基准刀的偏差值,并把它们的刀偏值输入相应刀具的刀偏单元中。

3.选择切削用量  其切削用量查相关表格确定。

4.编制数控精车程序

该机床可以采用绝对值和增量值混合编程,绝对值用XZ地址,增量值用UW地址,采用小数点编程,其加工程序如下。
