数控车削精加工及车螺纹编程举例
更新日期:2022-07-29  来源:数控工作室

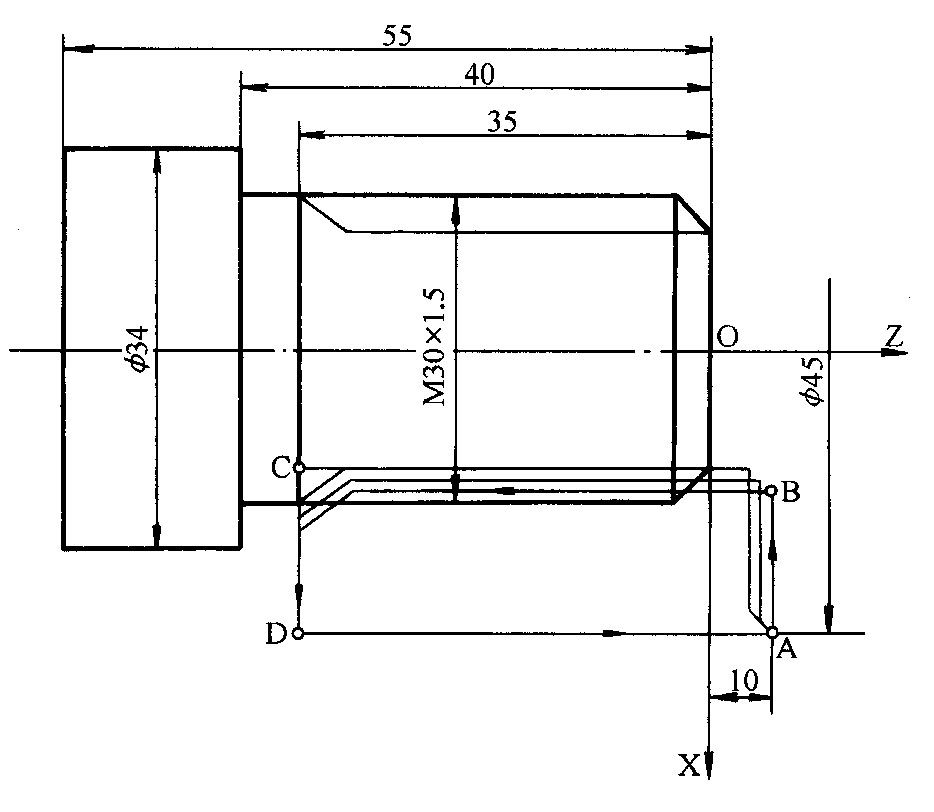

    车削如图所示工件的M30×3.5螺纹。取精加工次数2次,螺纹退尾长度为7mm,螺纹车刀刀尖角度60°,最小背吃刀量取0.1mm,精加工余量取0.3mm,螺纹牙型高度为2.3mm,第一次背吃刀量取0.6mm,螺纹小径为25.4mm。前端倒角2×45°。













O0076

N10 G92 X80 Z50

N20 M03

N30 M06 T0101

N40 G90 G00 X22 Z2

N50 G01 X30 Z-2 F100

N60 Z-40

N70 X34

N80 Z-55

N90 G00 X80 Z50

N100 T0100

N110 M06 T0202

N120 G00 X45 Z10

N130 G76 C2 R7 A60 X-24.6

          Z-35 I0 K2.3 U0.3 V0.1

          Q0.6 F3.5

N140 G00 X80 Z50

N150 T0200

N160 M05

N170 M02
