数控车复合循环指令G71的使用以及应用实例简介
更新日期:2022-07-29  来源:数控工作室

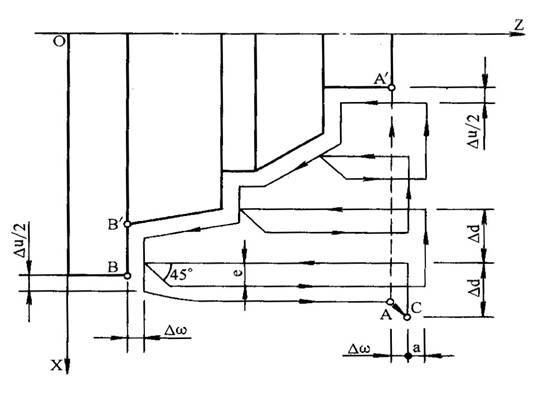

()径粗车复合循环G71程序段格式如下:

G71 U(d) R(e) P(ns) Q(nf) X(u) Z(w) F S T

其中:

d—切削深度(背吃刀量、每次切削量),半径值,无正负号,方向由矢量AA′决定;

e—每次退刀量,半径值,无正负;

ns—精加工路线中第一个程序段(即图中AA′段)的顺序号;

nf--精加工路线中最后一个程序段(即图中BB′段)的顺序号;

u—X方向精加工余量,直径编程时为△u,半径编程为△u/2

w—Z方向精加工余量;

11

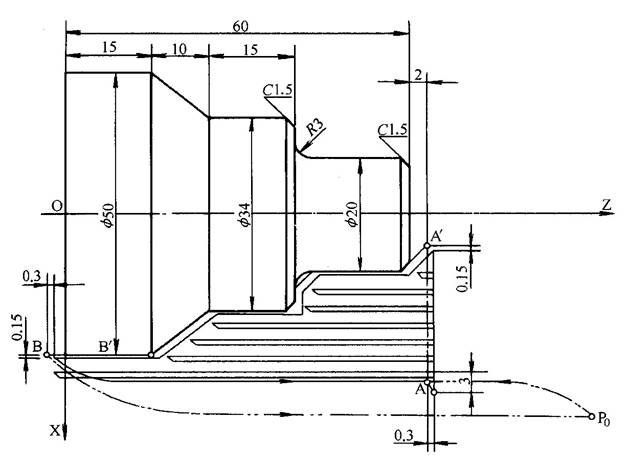

例:用G71指令编程。如图1所示,粗车背吃刀量△d=3mm,退刀量e=1mmXZ轴方向精加工余量均为0.3mm

12



O0071

N10 G98 G92 X70 Z90

N20 M06 T0101

N30 M03 S700

N40 G00 X58 Z62

N50 G71 U3 R1 P60

 Q140 X0.3 Z0.3 F200

N60 G41 G00 X13 Z62

    F500

N70 G01 X20 Z58.5

N80 X20 Z43

N90 G03 X26 Z40 R3

N100 G01 X31

N110 X34 Z38.5

N120 Z25

N130 X50 Z15

N140 Z-2

N150 G00 X70 Y90 G40

N160 M05

N170 M02
