外圆固定循环指令编程的FANUC与华中系统数控车举例
更新日期:2022-07-29  来源:数控工作室

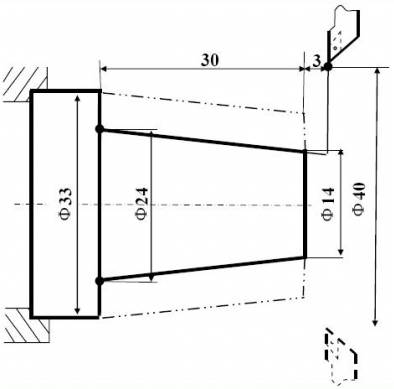

G90外圆固定循环指令编程,如下图

点画线代表毛坯。

FUNAC数控车编程如下:

O9004

G50 X40 Z3 (设立坐标系,定义对刀点的位置)

M03 S400 (主轴以400r/min 旋转)

G90 X30 Z-30 I-5.5  G98 F100 (加工第一次循环,吃刀深3mm

X27  (加工第二次循环,吃刀深3mm

X24   (加工第三次循环,吃刀深3mm

M30 (主轴停、主程序结束并复位)

////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

华中数控车床编程如下:

%9004

G92 X40 Z3 (设立坐标系,定义对刀点的位置)

M03 S400 (主轴以400r/min 旋转)

G91 G80 X-10 Z-33 I-5.5 F100 (加工第一次循环,吃刀深3mm

X-13 Z-33 I-5.5 (加工第二次循环,吃刀深3mm

X-16 Z-33 I-5.5 (加工第三次循环,吃刀深3mm

M30 (主轴停、主程序结束并复位)
