数车G82切削循环编程举例,附程序注释
更新日期:2022-07-29  来源:数控工作室

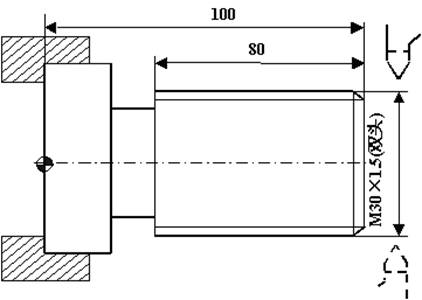

G82指令编程,毛坯外形已加工完成



  G82切削循环编程实例

%3323

N1 G55 G00 X35 Z104       (选定坐标系G55,到循环起点)

N2 M03 S300               (主轴以300r/min正转)

N3 G82 X29.2 Z18.5 C2 P180 F3(第一次循环切螺纹,切深0.8mm

N4 X28.6 Z18.5 C2 P180 F3   (第二次循环切螺纹,切深0.4mm

N5 X28.2 Z18.5 C2 P180 F3   (第三次循环切螺纹,切深0.4mm

N6 X28.04 Z18.5 C2 P180 F3  (第四次循环切螺纹,切深0.16mm

N7 M30                   (主轴停、主程序结束并复位)
