数控车削G81切削循环编程实例(附零件毛坯图)
更新日期:2022-07-29  来源:数控工作室

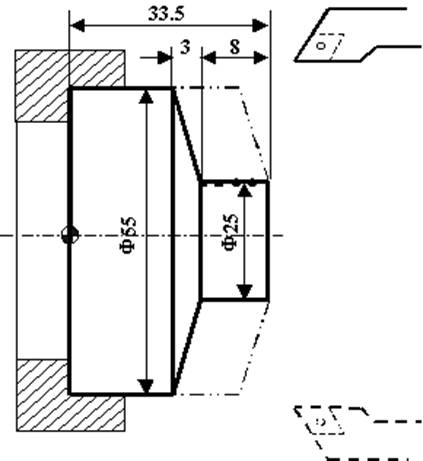

G81指令编程,点画线代表毛坯。

 G81切削循环编程实例



%3320



N1 G54 G90 G00 X60 Z45 M03  (选定坐标系,主轴正转,到循环起点)



N2 G81 X25 Z31.5 K-3.5 F100   (加工第一次循环,吃刀深2mm



N3 X25 Z29.5 K-3.5           (每次吃刀均为2mm,)



N4 X25 Z27.5 K-3.5            (每次切削起点位,距工件外圆面5mm,故K值为-3.5



N5 X25 Z25.5 K-3.5           (加工第四次循环,吃刀深2mm



N6 M05                     (主轴停)



N7 M30                     (主程序结束并复位)
