数控车床G72内径粗切复合循环编程实例
更新日期:2022-07-29  来源:数控工作室

     编制图1所示零件的加工程序:要求循环起始点在A(63),切削深度为1.2mm。退刀量为1mmX方向精加工余量为0.2mmZ方向精加工余量为0.5mm,其中点划线部分为工件毛坯

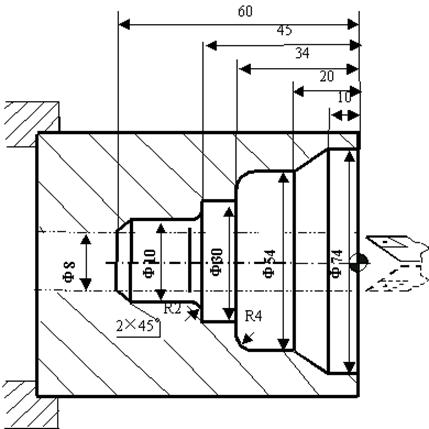

1  G72内径粗切复合循环编程实例



%1111



N1 G92 X100 Z80   (设立坐标系,定义对刀点的位置)



N2 M03 S400       (主轴以400r/min正转)



N3 G00 X6 Z3       (到循环起点位置)



G72W1.2R1P5Q15X-0.2Z0.5F100(内端面粗切循环加工)



N5 G00 Z-61        (精加工轮廓开始,到倒角延长线处)



N6 G01 U6 W3 F80  (精加工倒2×45°角)



N7 W10           (精加工Φ10外圆)



N8 G03 U4 W2 R2   (精加工R2圆弧)



N9 G01 X30        (精加工Z45处端面)



N10 Z-34           (精加工Φ30外圆)



N11 X46           (精加工Z34处端面)



N12 G02 U8 W4 R4  (精加工R4圆弧)



N13 G01 Z-20      (精加工Φ54外圆)



N14 U20 W10        (精加工锥面)



N15 Z3             (精加工Φ74外圆,精加工轮廓结束)



N16 G00 X100 Z80    (返回对刀点位置)



N17 M30            (主轴停、主程序结束并复位)
