数控车削G71外径复合循环编程实例
更新日期:2022-07-29  来源:数控工作室

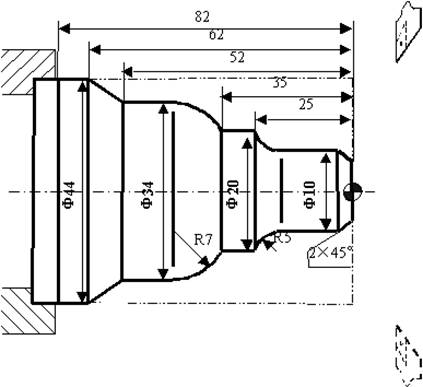

     用外径粗加工复合循环编制图 所示零件的加工程序:要求循环起始点在A(463),切削深度为1.5mm(半径量)。退刀量为1mmX方向精加工余量为0.4mmZ方向精加工余量为0.1mm,其中点划线部分为工件毛坯。



    G71外径复合循环编程实例



%118



N1 G59 G00 X80 Z80     (选定坐标系G55,到程序起点位置)



N2 M03 S400            (主轴以400r/min正转)



N3 G01 X46 Z3 F100      (刀具到循环起点位置)



N4 G71U1.5R1P5Q13X0.4 Z0.1(粗切量:1.5mm精切量:X0.4mm Z0.1mm



N5 G00 X0              (精加工轮廓起始行,到倒角延长线)



N6 G01 X10 Z-2          (精加工2×45°倒角)



N7 Z-20                 (精加工Φ10外圆)



N8 G02 U10 W-5 R5       (精加工R5圆弧)



N9 G01 W-10             (精加工Φ20外圆)



N10 G03 U14 W-7 R7   (精加工R7圆弧)



N11 G01 Z-52         (精加工Φ34外圆)



N12 U10 W-10        (精加工外圆锥)



N13 W-20            (精加工Φ44外圆,精加工轮廓结束行)



N14 X50             (退出已加工面)



N15G00 X80 Z80      (回对刀点)



N16 M05             (主轴停)



N17 M30             (主程序结束并复位)
