数控车G71有凹槽复合循环编程实例
更新日期:2022-07-29  来源:数控工作室

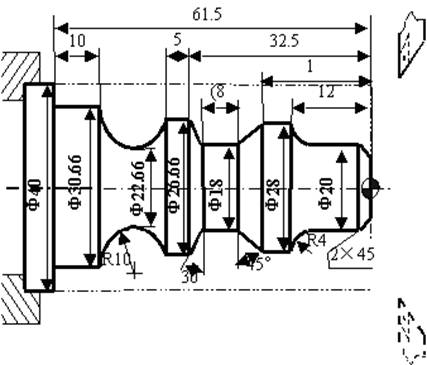

     有凹槽的外径粗加工复合循环编制图1所示零件的加工程序,其中点划线部分为工件毛坯。







1    G71有凹槽复合循环编程实例



%1422



N1 T0101         (换一号刀,确定其坐标系)



N2 G00 X80 Z100  (到程序起点或换刀点位置)



M03 S400          (主轴以400r/min正转)



N3 G00 X42 Z3      (到循环起点位置)



N4G71U1R1P8Q19E0.3F100 (有凹槽粗切循环加工)



N5 G00 X80 Z100        (粗加工后,到换刀点位置)



N6 T0202              (换二号刀,确定其坐标系)



N7 G00 G42 X42 Z3     (二号刀加入刀尖园弧半径补偿)



N8 G00 X10          (精加工轮廓开始,到倒角延长线处)



N9 G01 X20 Z-2 F80   (精加工倒2×45°角)



N10 Z-8              (精加工Φ20外圆)



N11 G02 X28 Z-12 R4   (精加工R4圆弧)



N12 G01 Z-17          (精加工Φ28外圆)



N13 U-10 W-5          (精加工下切锥)



N14 W-8              (精加工Φ18外圆槽)



N15 U8.66 W-2.5       (精加工上切锥)



N16 Z-37.5             (精加工Φ26.66外圆)



N17 G02 X30.66 W-14 R10(精加工R10下切圆弧)



N18 G01 W-10          (精加工Φ30.66外圆)



N19 X40             (退出已加工表面,精加工轮廓结束)



N20 G00 G40 X80 Z100  (取消半径补偿,返回换刀点位置)



N21 M30              (主轴停、主程序结束并复位)
