华中世纪星HNC-21数控装置进给轴控制接口
更新日期:2018-03-13  来源:本站整理

模拟式、脉冲式伺服和步进电动机驱动单元接口:XS30-XS33,其管脚如图1所示,引脚分配见表1

1 XS30-XS33,引脚分配

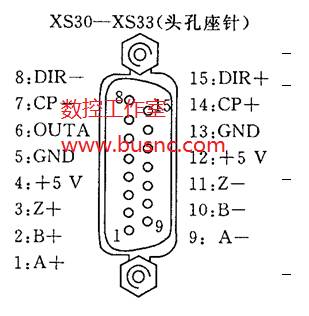

1 XS30-XS33管脚图

11型(HSV-11D)伺服控制接口(RS232串口):XS40-XS43,其管脚如图1所示,引脚分配见表2

                             2 XS30-XS33,引脚分配

72
